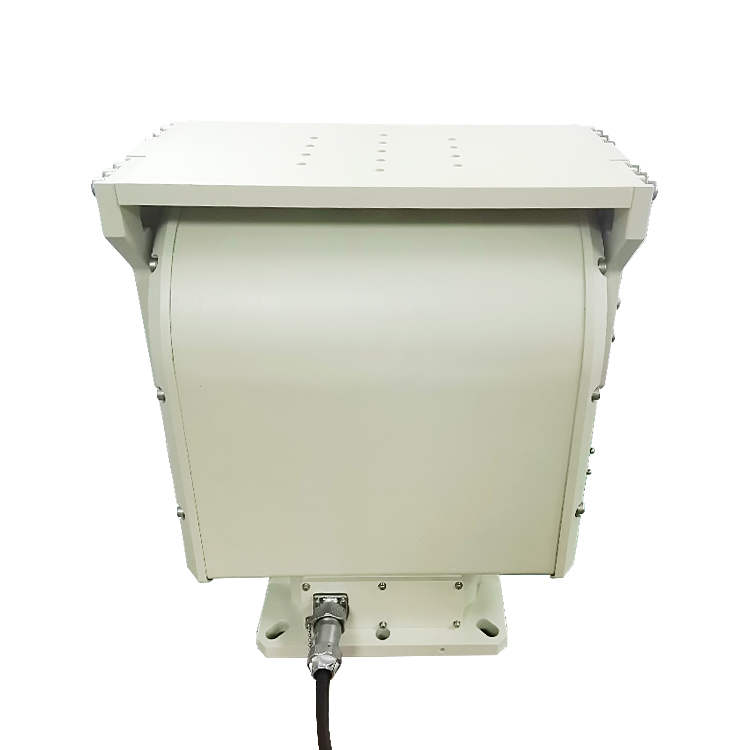

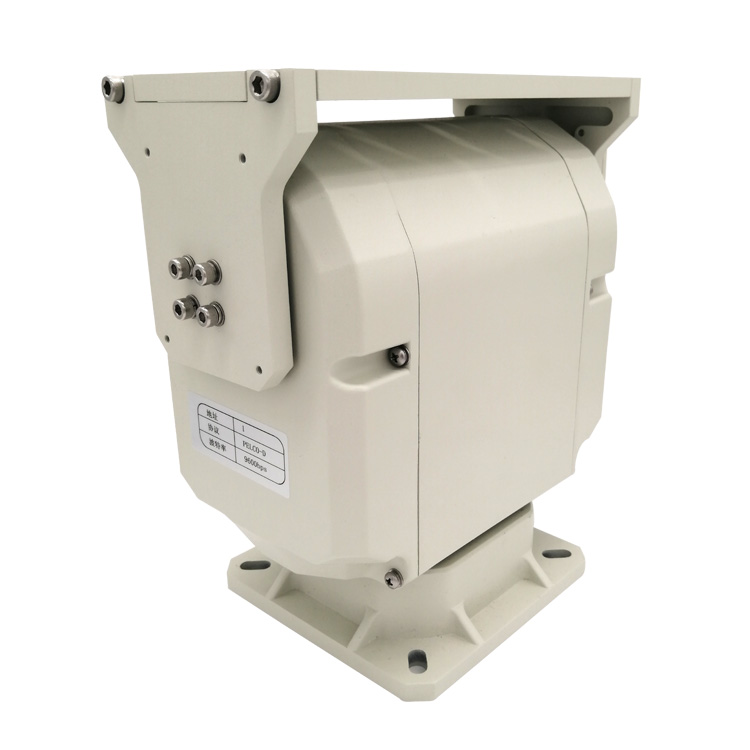

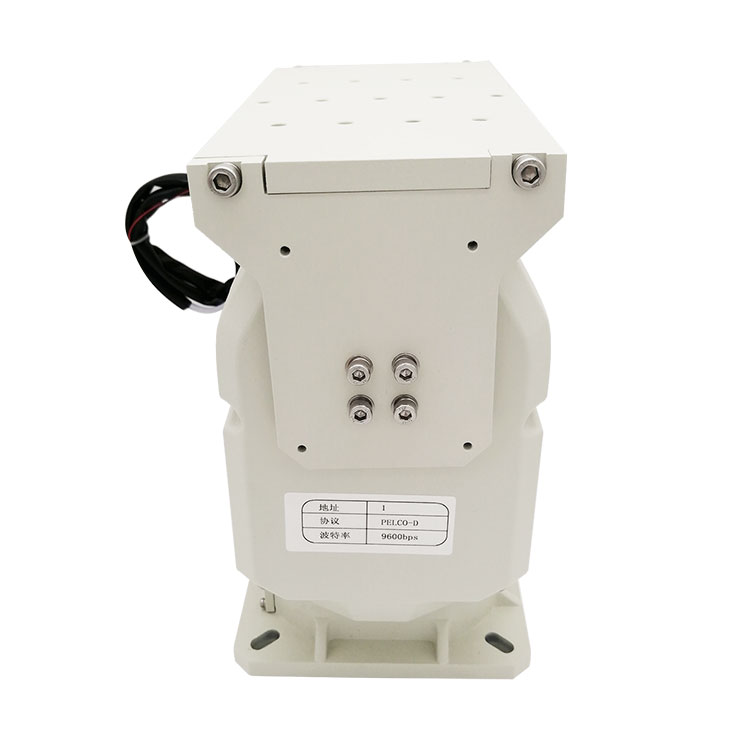

【15kg】小型雙軸電動云臺
- 【負載】最大15kg
- 【精度】±0.1°
- 【重量】10Kg
- 【尺寸】256*154*270
- 【傳動方式】蝸輪蝸桿
- 【工作溫度】-25℃～+55℃
- 【安裝】固定/車載/吊裝
- 【承載】頂載/側載
- 【速度】水平0.02°～20°/S;俯仰0.02°～10°/S
- 【角度】水平0～360°連續旋轉;俯仰-60°～20°
- 參數
- 尺寸
- 視頻
|
型號 |
YZ-BY015W |
|
顏色 |
冰灰（軍綠、黑色、白色、*可定制） |
|
旋轉速度 |
水平0.02°/S～20°/S連續變速（最高速度在1°～*55°范圍內可選，速度越大載重越?。?/span> 俯仰0.02°/S～10°/S連續變速（最高速度在1°～*15°范圍內可選，速度越大載重越小） |
|
旋轉角度 |
水平0～360°連續旋轉（可選限位旋轉，最大角度在1°～320°范圍內可選） 俯仰-60°～20°（可定制，在-90°～90°范圍內可選，角度越大載重越?。?/span> |
|
預置位 |
200個 |
|
定位精度 |
±0.1° |
|
重復精度 |
±0.1° |
|
自檢 |
上電自檢（*無自檢可選） |
|
位置回傳 |
查詢回傳(實時回傳可選、RS485接口不支持實時回傳） |
|
輔助開關 |
*可選（1～2組，無源，常開） |
|
鏡頭預置位 |
*可選（支持，可自適應FUJINON、COMPUTAR、KOWA等多種鏡頭） |
|
鏡頭控制速度 |
*可選（變焦、聚焦控制速度連續可調） |
|
自動巡航 |
2條，每條可設置40個巡航點 |
|
自動歸位 |
可設置1～60分鐘自動歸位時間 |
|
自動掃描 |
1條 |
|
防鹽霧 |
*可選（在PH值6.5-7.2之間，連續噴霧48小時后，機器正常工作，表面無明顯變化） |
|
通訊協議 |
PELCO_D（PELCO_P、ModBus-RTU可選） |
|
通信波特率 |
9600bps（2400/4800/115200 bps可選） |
|
通信接口 |
RS485（RS422/RS232/*網絡接口*無線遙控可選） |
|
輸入電源范圍 |
DC24V(*DC12V/*AC220V可選) |
|
整機功耗 |
≤55W |
|
靜止功耗 |
≤5W |
|
工作溫度 |
-25℃～+55℃，90%±3%，非凝結（*-40℃～+55℃可選） |
|
儲存溫度 |
-40℃～+65℃ |
|
負載 |
8Kg～15kg（重心高度：頂板正上方40mm） |
|
尺寸 |
256*154*270 |
|
整機重量 |
10Kg |
|
承載方式 |
頂載（側載可選） |
|
傳動方式 |
蝸輪蝸桿傳動 |
|
防護等級 |
IP66 |
| 安裝方式 | 固定安裝（*車載/*吊裝可選,車載時載重能力減半） |
| 上部出線 | 需要確認 （上部出線是用于給云臺上承載的設備供電和通訊使用的，根據具體要求確定） |
| 下部出線 | 需要確認 （下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的，根據具體要求確定） |
【備注】* 標注的功能為額外收費項目，望知悉。

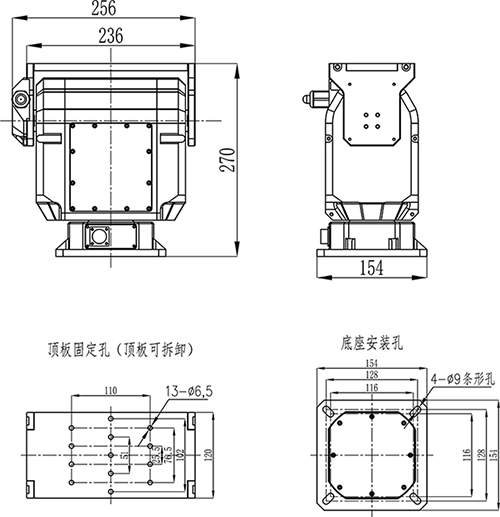

▼整體尺寸圖▼
