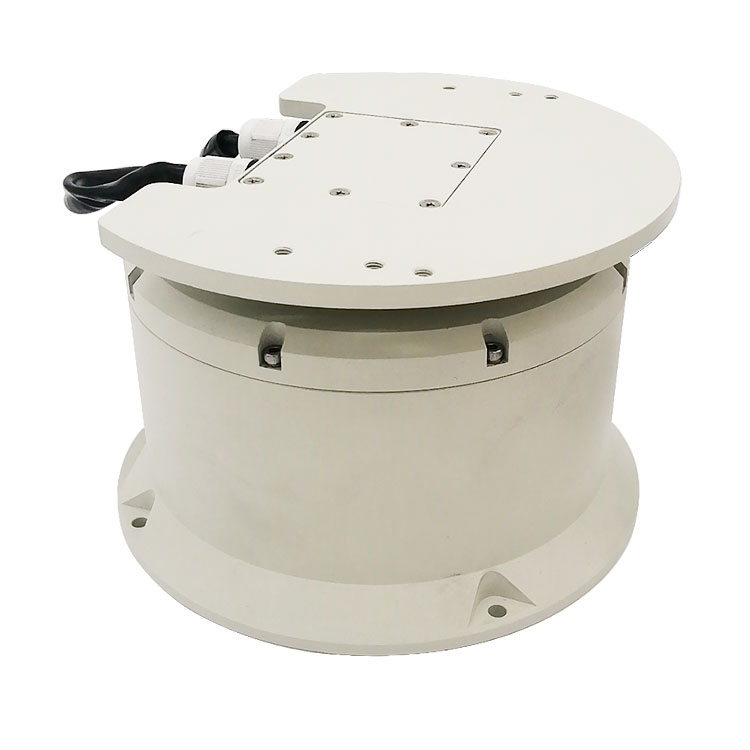

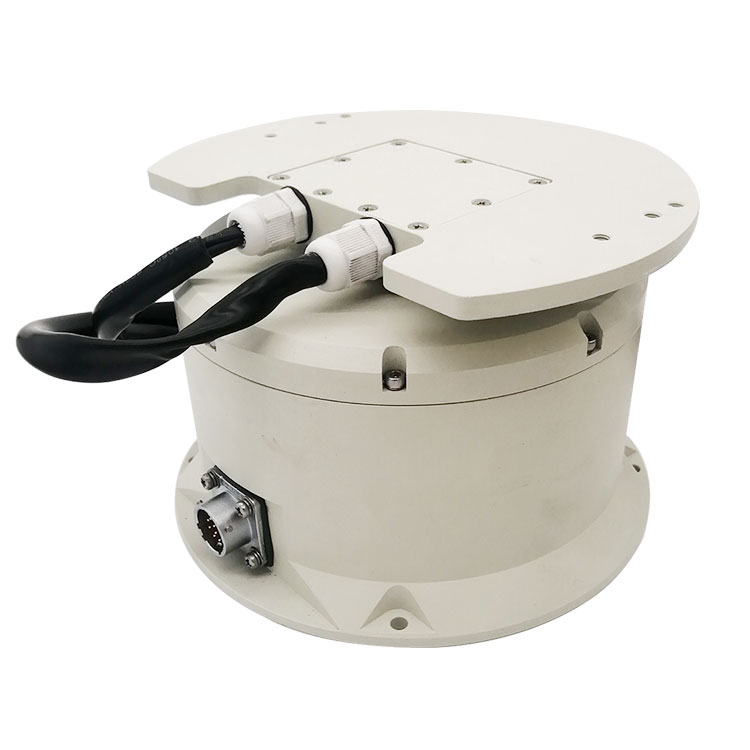

【5kg】智能變速單軸一維輕載云臺
- 【負載】最大7kg
- 【精度】±0.1°
- 【重量】2.5Kg
- 【尺寸】170*170*111
- 【傳動方式】蝸輪蝸桿
- 【工作溫度】-20℃～+55℃
- 【安裝】固定/車載/吊裝
- 【承載】頂載
- 【速度】水平0.02°/S～30°/S
- 【角度】水平0～360°連續旋轉
- 參數
- 尺寸
- 視頻
|
型號 |
YZ-BY005W-D |
|
顏色 |
冰灰（軍綠、黑色、白色、*可定制） |
|
旋轉速度 |
水平0.02°/S～30°/S連續變速（最高速度在1°/s～*60°/s范圍內可選，速度越大，載重越?。?/span> |
|
旋轉角度 |
水平0～360°連續旋轉（可選限位旋轉，最大角度在1°～320°范圍內可選） |
|
預置位 |
200個 |
|
定位精度 |
±0.1° |
|
重復精度 |
±0.1° |
|
自檢 |
上電自檢（*無自檢可選） |
|
位置回傳 |
查詢回傳(實時回傳可選、RS485接口不支持實時回傳） |
|
輔助開關 |
*可選（1～2組，無源，常開） |
|
鏡頭預置位 |
無 |
|
鏡頭控制速度 |
無 |
|
自動巡航 |
2條，每條可設置40個巡航點 |
|
自動歸位 |
可設置1～60分鐘自動歸位時間 |
|
自動掃描 |
1條 |
|
防鹽霧 |
*可選（在PH值6.5-7.2之間，連續噴霧48小時后，機器正常工作，表面無明顯變化） |
|
通訊協議 |
PELCO_D（PELCO_P、ModBus-RTU可選） |
|
通信波特率 |
9600bps（2400/4800/115200 bps可選） |
|
通信接口 |
RS485（RS422/RS232/*網絡接口*無線遙控可選） |
|
輸入電源范圍 |
DC24V(*DC12V可選) |
|
整機功耗 |
≤30W |
|
靜止功耗 |
≤5W |
|
工作溫度 |
-20℃～+55℃，90%±3%，非凝結 |
|
儲存溫度 |
-40℃～+65℃ |
|
負載 |
4Kg～7kg（旋轉直徑150mm） |
|
尺寸 |
170*170*111 |
|
整機重量 |
2.5Kg |
|
承載方式 |
頂載 |
|
傳動方式 |
蝸輪蝸桿傳動 |
|
防護等級 |
IP66 |
| 安裝方式 | 固定安裝（*車載/*吊裝可選，車載時載重能力減半） |
| 上部出線 | 需要確認 （上部出線是用于給云臺上承載的設備供電和通訊使用的，根據具體要求確定） |
| 下部出線 | 需要確認 （下部出線是用于給云臺和云臺上承載的設備供電和通訊使用的，根據具體要求確定） |
【備注】* 標注的功能為額外收費項目，望知悉。

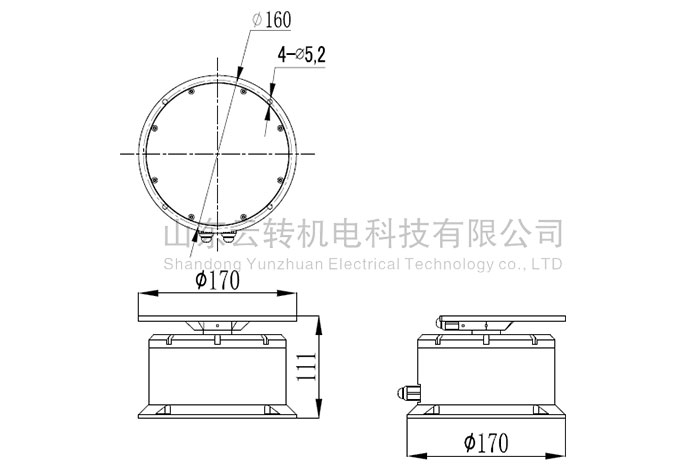

▲云臺尺寸圖

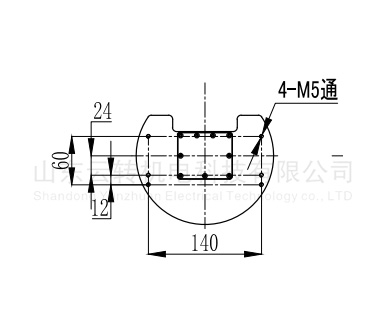

▲云臺頂板尺寸圖

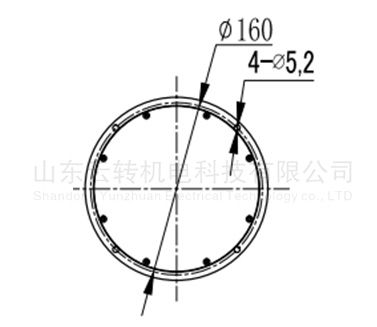

▲云臺底座安裝尺寸圖
